双代号网络图

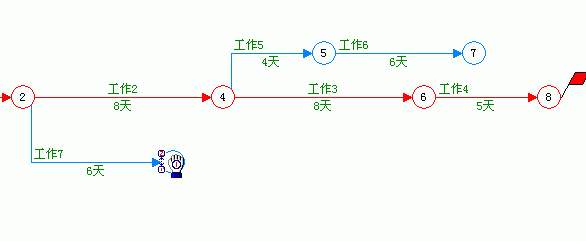

箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。1、箭线：在双代号网络中，工作一般使用箭线表示，任意一条箭线都需要占用时间，消耗资源，工作名称写在箭线的上方，而消耗的时间则写在箭线的下方。

1/5

2、虚箭线：是实际工作中不存在的一项虚设工作，因此一般不占用资源，不消耗时间，虚箭线一般用于正确表达工作之间的逻辑关系。

3、节点：反映的是前后工作的交接点，接点中的编号可以任意编写，但应保证后续工作的节点比前面节点的编号大，即图中的i<j。且不得有重复

4、起始节点：即第一个节点，它只有外向箭线(即箭头离向接点)。

5、终点节点：即最后一个节点，它只有内向箭线(即箭头指向接点)。

6、中间节点：即，既有内向箭线又有外向箭线的节点

7、线路：即网络图中从起始节点开始，沿箭头方向通过一系列箭线与节点，最后达到终点节点的通路，称为线路。一个网络图中一般有多条线路，线路可以用节点的代号来表示，比如①－②－③－⑤－⑥线路的长度就是线路上各工作的持续时间之和。

8、关键线路：即持续时间最长的线路，一般用双线或粗线标注，网络图中至少有一条关键线路，关键线路上的节点叫关键节点，关键线路上的工作叫关键工作。

应用领域

工作

双代号网络图

工作是指计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。根据计划编制的粗细不同，工作既可以是一个建设项目、一个单项工程，也可以是一个分项工程乃至一个工序。

虚工作

一般情况下，工作需要消耗时间和资源（如支模板、浇筑混凝土等），有的则仅是消耗时间而不消耗资源（如混凝土养护、抹灰干燥等技术间歇）。在双代号网络图中，有一种既不消耗时间也不消耗资源的工作——虚工作，它用虚箭线来表示，用以反映一些工作与另外一些工作之间的逻辑关系。

节点

节点是指表示工作的开始、结束或连接关系的圆圈（或其他形状的封密图形）。
